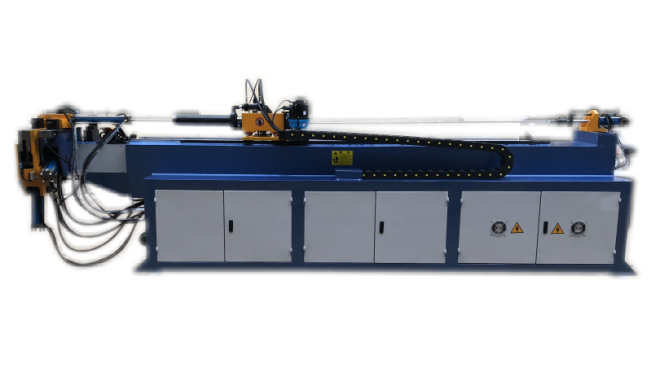

DW63CNC全自动弯管机
简要描述：
DW-63CNC2A/1S该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
免费咨询：0512-58265856
发邮件给我们：zjgyywgj@163.com
DW-63CNC2A/1S该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。 数控液压弯管机操作界面采用触摸屏,数字显示分辨率：弯角0.15°，转管0.1°,送料0.1mm。，数控液压弯管机控制系统采用工业电脑控制，操作界面上弯管参数可设置（预置）。
1、设备用途：
DW-63CNC全自动弯管机该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
2、设备特点:
2.1、结构型式:
1、数控液压弯管机采用转臂升降式夹管结构，
2、采用液压导板侧推机构。
3、管件弯曲方向为俯视顺时针方向旋转，为弯管方向。
型号：DW-63CNC2A/1S液压全自动弯管机
DW-63CNC全自动弯管机该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
一、技术参数：
|
序号 |
名称 |
单位 |
参数 |
备注 |
|
|
1 |
最大弯曲管径 |
mm |
Φ63×2.5mm |
|
|
|
2 |
最大弯曲半径 |
mm |
R380mm |
可按客户要求 |
|
|
3 |
最小弯曲半径 |
mm |
根据管径 |
|
|
|
4 |
最大送料长度 |
mm |
2800 |
可按客户要求 |
|
|
5 |
最大半径差 |
mm |
60 |
管径的1.5D |
|
|
6 |
送料方式 |
|
1. 直送 2. 夹送 |
可选 |
|
|
7 |
最大弯曲角度 |
Degree |
190 |
|
|
|
8 |
使用控制器 |
|
工业控制屏 |
|
|
|
9 |
每管件可设弯管数 |
个 |
45 |
可按客户要求 |
|
|
10 |
工作速度 |
弯管速度 |
Deg/sec |
25 |
可调 |
|
转管速度 |
Deg/sec |
270 |
可调 |
||
|
送料速度 |
Mm/sec |
900 |
可调 |
||
|
11 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
转管精度 |
Degree |
±0.1 |
|
||
|
弯曲精度 |
Degree |
±0.3 |
|
||
|
12 |
转管伺服电机功率 |
W |
750 |
三菱伺服驱动 |
|
|
13 |
送料伺服电机功率 |
W |
1500 |
三菱伺服驱动 |
|
|
|
弯管方式 |
|
|
液压驱动 |
|
|
14 |
资料输入方式 |
|
1、坐标值（X、Y、Z） 2、工作值（Y、B、C） |
可选 |
|
|
15 |
油压电机马力 |
Kw |
5.5 |
|
|
|
16 |
最大压力 |
MPa |
12 |
可调 |
|
|
17 |
液压系统控制 |
|
电磁换向阀 |
日本油研 |
|
|
18 |
油箱容量 |
L |
300 |
|
|
|
19 |
机器重量 |
Kg |
2150 |
|
|
|
20 |
机器尺寸 |
Mm |
4500×980×1350 |
|
|
