单头管端成型机

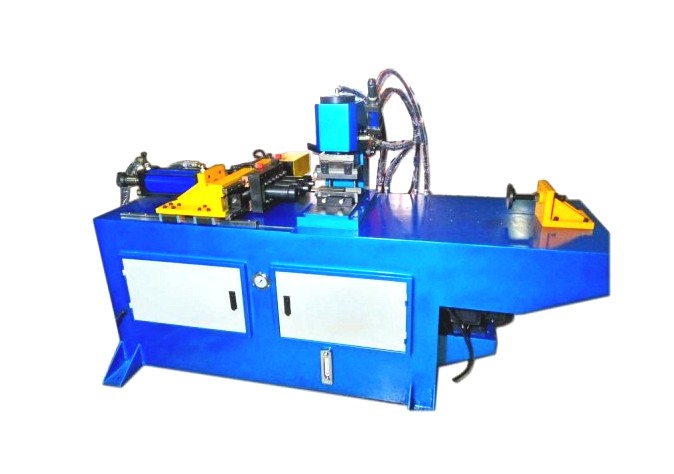

SG-40CNC三工位数控管端成型机

简要描述:

SG-40NC-1H3S 数控型单头三工位缩管机,液压驱动自动夹紧、自动伺服换模、自动缩管。具有缩管速率快,控制方便简单等特点。

免费咨询:0512-58265856

发邮件给我们:zjgyywgj@163.com

分享到:
索取报价 资料下载

SG-40NC-1H3S 数控型单头三工位缩管机,液压驱动自动夹紧、自动伺服换模、自动缩管。具有缩管速率快,控制方便简单等特点。所有程序编写及输入均在对话式操作屏上进行,所有的信息说明均以中文显示,操作极为方便,快速。本机为中型缩管机,运用电脑屏控制,使您的操作及程式设定更简便,应用更广泛。本机主要用于大批量、标准化生产,广泛应用于家具、水暖卫浴、电力设备等行业。



一、机械特点:

1、电控系统采用数控面板控制,液压驱动,可以选择手动与自动模式。

2、中文字幕显示,人机对话式操作,可任意选择手动、半自动操作方式,移动式脚踏开关兼备自动、紧停两种功能。

3、 配有大容量的冷却系统,有效控制工作温度。

4、实际缩管时可选用分解动作,观察干涉点,修改动作,提高效率。

二、机械、电器、液压配置:

项目

材料

床身

                                 Q235焊接、退火

机头

铸件,QT500-7

夹紧架

焦铸,45#

UN

日本NOK

O型圈

SI硅橡胶

油泵电机

4KW

轴承

哈尔滨

换模伺服电机

三菱

电磁阀

日本油研

溢流阀

日本油研

保压阀

日本油研

电器

施耐德


1、机械主要结构由优质钢板焊接而成,强度高,钢度大。

2、结构件采用打砂方式除锈并喷有防锈漆。

3、采用台达公司进口的PLC程序机,结构紧凑、精度高、使用寿命长。

4、接近开关和编码器分别为日本“OMRON”欧姆龙和日本“NEMICOM”内密控(2000P/R)动作灵敏,精密度高。

5、油泵和电磁阀均来自台湾著名品牌“油研液压”,油位高度有清晰直观的显示。

6、换模采用三菱伺服电机,液压电动机为我们厂家特定:要求供方使用“人本轴承”等进口配件,提高其自身质量延长其使用寿命。

7、其他电器配件为:台湾天得/台湾士林电器/台湾阳明电器/欣灵电器/长江电器/正泰电器等。

 型号:SG-40CNC三工位数控缩管机

SG-40NC-1H3S 数控型单头三工位缩管机,液压驱动自动夹紧、自动伺服换模、自动缩管。具有缩管速率快,控制方便简单等特点。

最大缩管能力(Φ×δ)

40×2

最大工作行程(mm

100

油泵电机功率(kw

4

系统额定压力(Mpa)

12

换模伺服电机

400w

工作速度

100 mm  in  5~6 sec

机器外形(mm)

2000×600×1100

机器重量约(kg)

850
